日本FOREST加热控制器FPG-1315RA

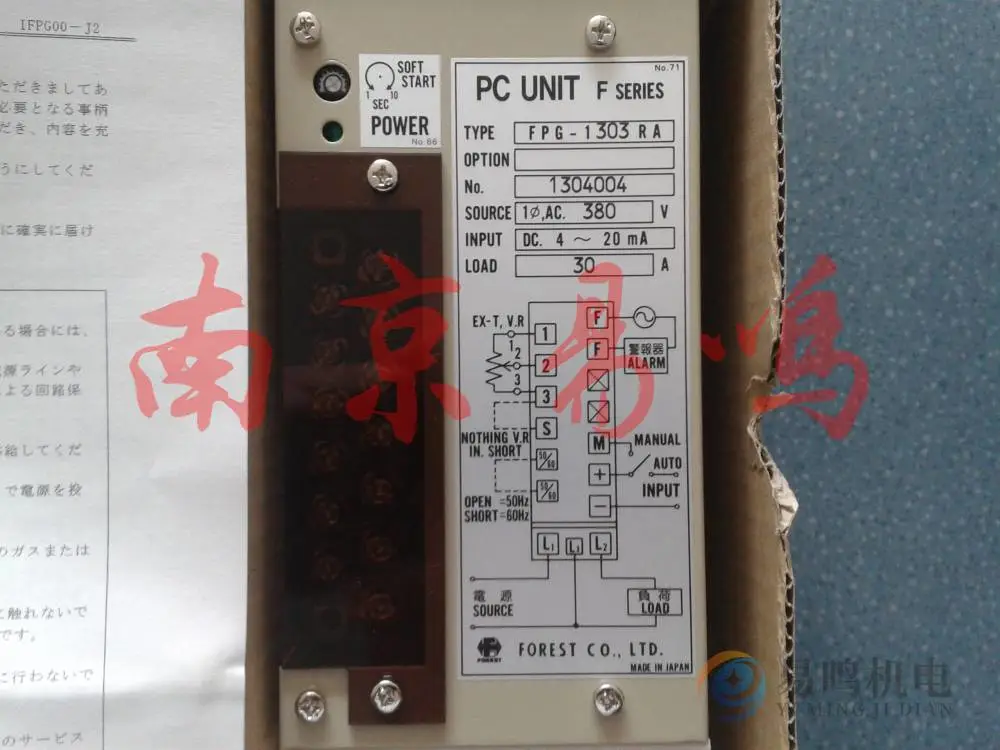

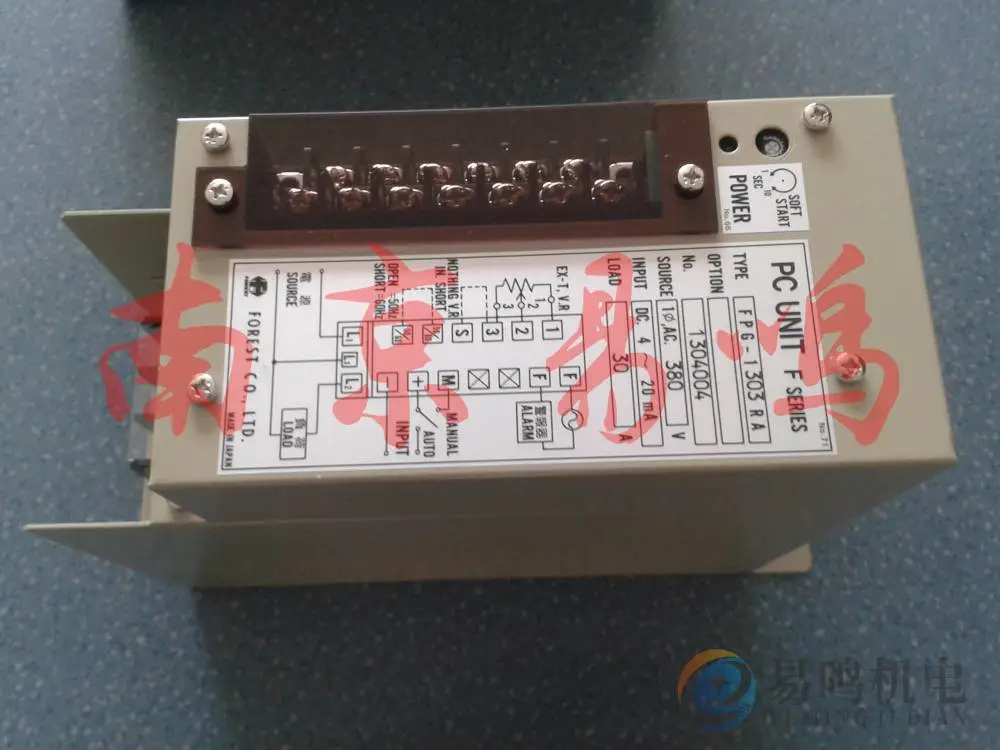

FOREST CO.LTD 加热控制器 FPG-1303RA 380VAC DC4-20MA LOAD：30A

 三相サイリスタ電源　FPG-3シリーズ

FPG-3シリーズ　　　RoHS対応品

FPG3210

■特徴
RoHS対応品
タイプで幅152mm、200Aタイプでも幅260mmを実現。制御盤の小型化が図れます
電源投入時の大きな突入電流を抑えるソフトスタート機能を標準で装備しました
速断ヒューズ·断線警報 自動／手動切換勾配設定などを用途に合わせて付加できます
·電源表示ランプ、逆相検出ランプ（相の誤配線時点灯）、システム異常ランプ（本体異常時点灯）、ヒューズ断線ランプ（オプション）により本体の状態を一目で確認できます

製品仕様
負荷電流 ： AC;20Ａ ,AC;30Ａ ,AC;50Ａ ,AC;70Ａ ,AC;100Ａ ,AC;150Ａ ,AC;200Ａ ,AC;300A
制 御 方 式 ： 位相制御方式 （ at 40℃）
適 用 負 荷 ： 直線性 (Ｒ：抵抗 )負荷 または 誘導性 (Ｌ： 一次側制御 )負荷 （要***）
負荷開閉素子 ： サイリスタモジュ－ル
最小負荷電流 ： 約０ .３Ａ 以下
出力制御範囲 ： 一次側電源電圧の０～９８％
スタート方式 ： ソフトスタート標準装備：約１秒～１０秒（９８％出力までの時間）
入 力 ： 「Ａ」； ＤＣ ４～２０ｍＡ入力インピ－ダンス 約１５０ 記 号 Ω )
記 号 「Ｃ」； ＤＣ １～５Ｖ (入力インピ－ダンス 約１０Ｋ Ω )
出 力 保 護 ： なし（速断ヒューズ、オプションにて対応可）
電 源 電 圧 ： AC; 200V, 220V， 380V， 400V, 440V
逆 相 検 出 ： ＬＥＤ表示
電 源 周 波 数 ： 50Hz， 60Hz共用 （本体にて判断自動選択）
許容電圧変動 ： 定格値の±１０％以内
冷 却 方 式 ： 自冷（ 20A,30A,50A,70A) または 強制風冷 (100A,150A,200A,300A)
許容周囲温度 ： ０～４０℃ （ ４ ０ ～ ７ ０ ℃は 最 大 負 荷 電 流が 低 下 し ま す 。Ｐ .６ 図７ -３参 照 ）
許容相対湿度 ： ４５～８５％ＲＨ
環 境 ： 腐食性ガス，粉塵，振動等がないこと
絶 縁 耐 圧 ： 電源～フレーム間；ＡＣ１５００Ｖ １分間
絶 縁 抵 抗 ： 電源～フレーム間；５０Ｍ Ω以上（ＤＣ５００Ｖメガにて）
消 費 電 力 ： 20Ａ用 ; 2.4VA， 30Ａ用 ; 2.4VA， 50Ａ用 ; 2.4VA， 70Ａ用 ; 2.4VA，
100Ａ用 ;11.4VA， 150Ａ用 ;20.4VA， 200Ａ用 ;20.4VA,300A用 ;20.6VA
形 状 ： 垂直壁取付
外 形 寸 法 ： Ｐ３外形寸法図参照
重 量 ： 20Ａ用 ;約 2.8Kg， 30Ａ用 ;約 3.4Kg， 50Ａ用 ;約 8.08Kg， 70Ａ用 ;約 10.0Kg，
100Ａ用 ;約 10.6Kg,150Ａ用 ;約 12.3Kg,200Ａ用 ;約 12.3Kg,300A用 ;13.2Kg
オ プ シ ョ ン ： －１；自動／手動切換 または 勾配設定
－４；ヒューズ断線警報（ヒューズ付タイプのみ***可）
－５；Ｈ－Ｌ制御
－Ｆ；速断ヒュ－ズ付
－Ｔ；標準外電源電圧（要***： MAX AC.440Vまで）
注 意 ： ① 入出力特性は、非直線カーブとなります。
② 密着取付はできません。
③ コンデンサ等の容量性負荷には使用できません。
④ 三相４線式には使用できません。

FPG-1303RAFPG-1302RAFPG-1305RAFPG-1307RAFPG-1310RAFPG-1315RAFPG-1320RA

FPG-1103RAFPG-1102RAFPG-1105RAFPG-1107RAFPG-1110RAFPG-1115RAFPG-1120RA

FPG-1203RAFPG-1202RAFPG-1205RAFPG-1207RAFPG-1210RAFPG-1215RAFPG-1220RA

FPG-1403RAFPG-1402RAFPG-1405RAFPG-1407RAFPG-1410RAFPG-1415RAFPG-1420RA

FPM-1303RAFPM-1302RAFPM-1305RAFPM-1307RAFPM-1310RAFPM-1315RA102RA

FPM-1105RA

FPM-1320RA

FPM-1103RAFPM-1

FPM-1107RAFPM-1110RAFPM-1115RAFPM-1120RA

FPM-1203RAFPM-1202RAFPM-1205RAFPM-1207RAFPM-1210RAFPM-1215RAFPM-1220RA

FPM-1403RAFPM-1402RAFPM-1405RAFPM-1407RAFPM-1410RAFPM-1415RAFPM-1420RA
